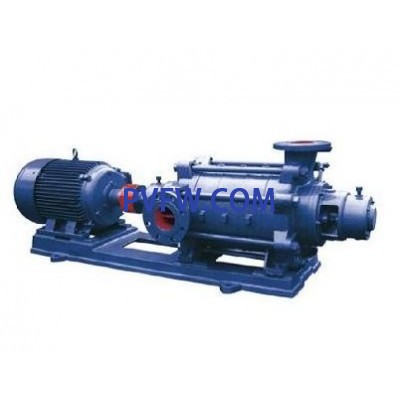

TSWA卧式多级离心泵

—多级泵—卧式多级离心泵

一、特点原理

TSWA型卧式多级离心泵具有高效节能、运行平稳、噪声低、震动小等特点，同时，易损件寿命成倍增长延长了泵的使用寿命。结构说明TSWA卧式多级离心泵为单吸节段式结构，其吸入口为水平方向，吐出口为垂直向上布置，设有50、75、100、125、150等五种口径，用户可根据流量、扬程的需求选择不同口径和级数的泵来得到满足。

本型泵主要由进水段、中段、导叶、叶轮、出水段及轴承体部件、密封部件等组成，其结构设计合理。

泵的转子部件由中碳钢轴、铸铁叶轮、平衡盘及轴套等组成，转子两端支承在干油润滑的滚动轴承上，由于叶轮极好的动静平衡及平衡盘的水力平衡作用，使得泵运行起来平稳，且噪声低、震动小。

进水段、中段及出水段的结合用纸垫通过拉紧螺栓手头紧达到密封，为防止液体从两端主轴泄漏，设软填料轴封，同时在轴上装有橡胶挡水圈、O型橡胶密封圈，以防水进入轴套腔内。

为防止TSWA卧式多级离心泵的中段和导叶磨损，特设叶轮密封环及导叶套等易损零件，当叶轮与这些易损件之间的间隙超过规定值时应予以更换。

泵与电动机同时装在公用的铸铁底座上，其扭矩通过弹性联轴器来传递。应用范围及工作条件主要适用于城市高层建筑给排水及消防用水、工厂、矿山给排水、远距离输水、生产工艺循环中用水、暖通空调循环、生活用水等多种用途。

1、适用于输送清水及物理化学性质类似于清水的物质，其固体不溶物体积不超过单位体积0.1%，粒度≤2mm。

2、介质温度：-15°C～80°C。

3、工作压力：系统压力≤3.0MPa。

即：系统压力=入口压力+泵工作时的压力≤3.0MPa。 4、周围环境的温度应低于40°C，相对湿度应不超过95%。

5、由于本型泵主要部件均为铸铁材质，因此所输送介质应无强腐蚀性。

注：如介质带有细小粒或具强腐蚀性时，请在订货时说明，以便提供可靠的产品。
