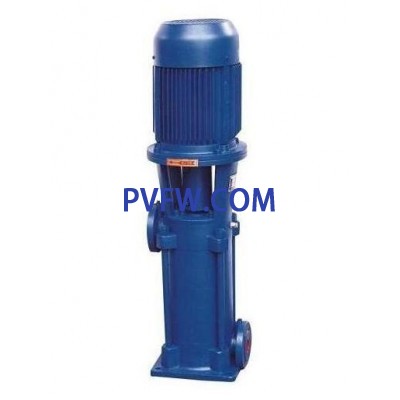

LG( R)系列立式多级离心泵

—多级泵—LG立式多级离心泵

一、特点原理及图片

LG、LG-B型立式多级离心泵，该型泵由于采用了高效节能的优秀水力模型，因此具有效率高，性能范围广的优点，更好地满足了用户的使用要求。另外，本型泵在结构上采用了立式、分段形式，且运转安全、平稳、寿命长、占地面积小，安装维修方便。

产品特点

　　1、结构紧凑、体积小、占地面积少。

　　2、更换易损件（机械密封）方便，即“便拆”不需拆电机。

　　3、装配无需调整，拆检维修方便。

　　4、径向力、轴向力采用水力平衡，轴承承受相结合。

　　5、噪声、振动小，运转平稳。

　　6、主要磨损件采用优质耐磨材料制造。

　　7、可配装同型号的普通电机。

　　8、机械密封特殊设计，密封性好，寿命增强。

　　9、采用热水型专用机械密封，可抽送热水。

结构说明

　　1、本型多级泵是立式多级分段式结构，用螺栓把进水段、中段、出水段紧固成一体，泵每级装一个叶轮及导叶，其轴向力采用水力平衡，残余轴向力由一个或一对球轴承承受；

　　2、轴封采用特殊设计的机械密封，如许拆机械密封时，不需拆下电机，把中间夹壳联轴器拆开就可取出密封件，具有更换、维修方便的优点；

　　3、泵的传动是通过夹壳联轴器有立式电动机驱动，从电机端看，泵为顺时针方向旋转；

　　4、泵的吸入口在下方，出水口在上方，其相对位置可根据用户的要求选择0°、90°、180°、270°之一进行装配出厂。一般泵180°出厂。

　　5、装配无需调整，拆装方便；

　　6、电机可配标准Y系列普通型号。

工作条件

　　1、可输送清水或物理化学性质类似与清水的无腐蚀性介质，其固体不溶物体积不超过单位体积的0.1%,如介质带有细小颗粒的请在订货时予以说明；

　　2、介质温度：-15℃—+120 ℃

　　3、最大系统工作压力不大于2.5MPa;

　　4、周围环境的温度应低与40 ℃，相对湿度低于95%

主要用途

　　该型泵特别适用于高低层建筑的住宅、医院、旅馆、百货大楼、办公大楼等的给排水及消防用水、喷淋、远距离输送及生产工艺循环中用水等。LG、型号意义例如：100LG-B(R)72-20*6

　　　100-泵的进水口直径(mm)

　　　LG-B-立式多级泵便拆式结构

　　　R-热水型

　　　72-设计点流量(m3/h)

　　　20-设计点

　　　6-泵级数
