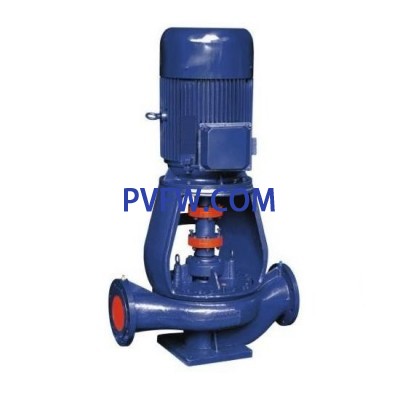

BSG型便拆式单级双吸管道泵

—管道泵—便拆式管道泵

一、特点原理

ISGB型便拆式管道泵,检修时只要卸下爪型弹性联轴器、泵盖螺母,即可轻便取出轴承座、泵盖、泵轴、叶轮等组合件,进行更换机械密封和叶轮,而不必拆卸电机、泵体和管道,维修方便快捷。

二、产品特点

立式结构,安装调试方便,电机和泵体采用联接体联接,同心度高、加工精度高,占地面积减少,缩减了建筑投资.底脚稳固、结构紧凑。

配用低速标准通用电机,运行平稳、噪音低。

轴承采用精密轴承,精度高、可靠性好，寿命长。

叶轮采用可自平衡轴向力的水力模型,使得泵轴承和机械密封使用寿命延长。

电机轴承座内的轴承都配有加油孔和放油孔,对轴承的维护保养方便。

可拆卸爪型弹性联轴器，使泵起动无振动、无噪音，旋转部件设有可靠的安全防护罩，安全性好。

机械密封采用不锈钢、碳化钨、氟橡胶等材料制成，耐高温，高压、运行寿命长，无渗漏，对轴无磨损，保证工作环境整洁。

泵盖结构设计独特,只要卸下爪型弹性联轴器、泵盖螺母,即可轻便取出轴承座、泵盖、泵轴、叶轮等组合件,进行更换机械密封和叶轮,而不必拆卸电机、泵体和管道,维修方便快捷。三、工作条件

泵系统最高工作压力为1.6Mpa，即泵吸入口压力+泵扬程≤1.6Mpa(泵扬程工作压力大于1.6Mpa时应在订货时另行提出，以便在制造时泵的过流部间喝联接部件采用铸钢)。

输送介质为清水或物理化学性质类似清水的其它液体。(输送介质带有细小颗粒的应在订货时另行说明，以便装配耐磨式机械密封)。

环境温度≤40°C，海拔高度≤1000m，相对湿度≤95%。
